NABÍJEČKA AKUMULÁTORŮ

Toto jsem nestavěl, je to jen informace pro inspiraci (bez schématu)

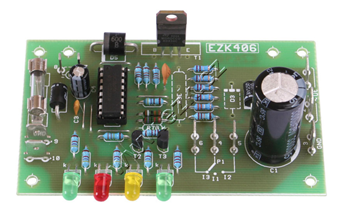

inteligentní nabíječka olověných akumulátorů 12V

 Nabíječka obsahuje obvod UC3906 řídící režimy nabíjení. Jsou předvoleny tři nabíjecí proudy (volba přepínačem) pro nejpoužívanější akumulátory (1.3Ah, 7.2Ah a 40Ah). Změna proudů je možná změnou hodnot rezistorů. Podle velikosti napětí nabíjeného akumulátoru pracuje nabíječka ve čtyřech režimech. Při počátečním (startovacím) jsou hluboce vybité akumulátory nejprve "šetrně" nabíjeny malým proudem. Po dosažení napětí asi 11.6V (pro 12V nebo 5.8V pro 6V) dochází k vlastnímu nabíjení. Nejprve je akumulátor nabíjen zvoleným konst. proudem. Dosáhne-li napětí na článku cca 14.1V (7.1V), začne být nabíjen konst. napětím. Při překročení 14.9V (7.5V) se nabíječka přepíná do udržovacího režimu - dobíjení malým proudem. Jednotlivé režimy jsou indikovány LED diodami. Akumulátor i po nabití může zůstat trvale připojen k nabíječce, aniž by mu hrozilo nebezpečí poškození. Nabíječka obsahuje usměrňovací, řídící a nabíjecí obvody. Síťový transformátor (může mít jedno sekundární vinutí nebo sek. vinutí s vyvedeným středem), přepínač a chladič regulačního tranzistoru je nutno zakoupit zvlášť. Modul je připraven pro případné připojení ampérmetru a voltmetru (obsahuje bočník a přípojné body).

Rozsah kapacit nabíjených akumulátorů:                              1.2 až 50Ah

Předvolené hodnoty kapacity akumulátorů:                           1.2 (1.3Ah), 7.2Ah, 45Ah

Nabíjecí proud (nastavitelný rezistory):                                 120mA až 5A

Předvolené hodnoty nabíjecího proudu (10%):                     110mA, 750mA, 4.5A

Jmenovité vstupní napětí pro akumul. 12V:                           2x19VAC ( 1x18VAC, 24Vss)

Jmenovité vstupní napětí pro akumul. 6V:                             2x12VAC ( 1x12VAC, 12Vss)

Závěrem:

    Stavěl jsem nabíječku s obvodem L200 dle katalogového zapojení. Nabíječka mi slouží velice dobře a dá se použít pro dlouhodobý provoz baterie na nabíječce. Pokud Vás to bude zajímat, mohl bych vyrobit článek "Nabíječka olověných baterií - ověřeno".
